Saat membahas kaki-kaki mobil, camber, caster, dan toe menjadi tiga istilah penting yang sering muncul dalam proses spooring atau wheel alignment. Ketiga sudut ini berperan besar dalam menentukan bagaimana posisi roda menyentuh permukaan jalan, menjaga kestabilan kendaraan, hingga memengaruhi usia pakai ban.
Banyak pemilik kendaraan mengira roda mobil harus selalu berada dalam posisi lurus sempurna. Padahal, terdapat pengaturan sudut tertentu yang dirancang untuk meningkatkan kenyamanan dan performa berkendara. Jika pengaturannya tidak sesuai, mobil bisa terasa tidak stabil, setir menarik ke satu arah, hingga menyebabkan ban mengalami keausan tidak merata.
Baca juga: Fungsi Cylinder Head Mobil: Komponen Penting dan Masalah yang Perlu Diketahui

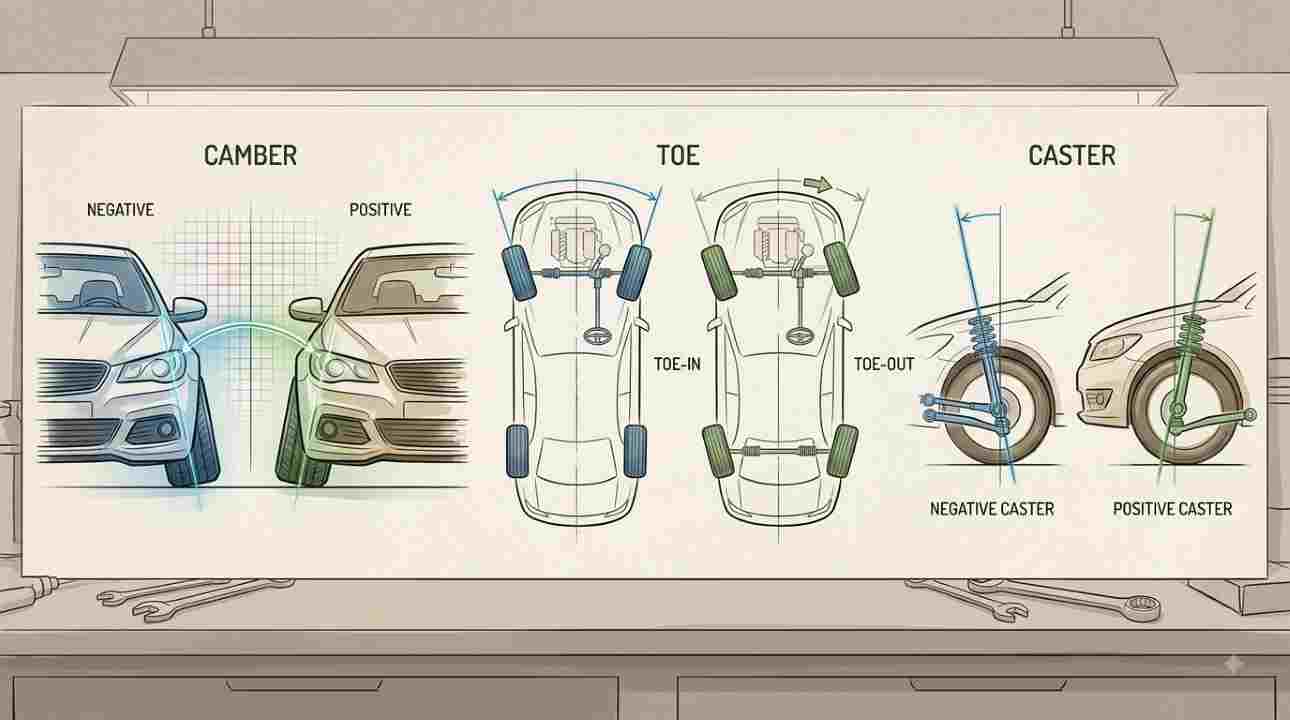

Mengenal Camber, Caster, dan Toe dalam Sistem Wheel Alignment
Dalam sistem wheel alignment, camber, caster, dan toe termasuk Alignment Angles yang menjadi acuan teknisi saat melakukan penyetelan roda. Ketiga sudut ini mengatur hubungan antara roda, suspensi, dan arah gerak kendaraan.
Tujuannya bukan hanya membuat mobil berjalan lurus, tetapi juga memastikan ban memiliki kontak optimal dengan jalan. Pengaturan yang tepat dapat membantu menjaga stabilitas, meningkatkan respons kemudi, serta mengurangi risiko Tread Wear atau keausan tapak ban yang tidak merata.
Pada kendaraan modern, pengaturan ini berkaitan dengan berbagai komponen seperti suspensi, Control Arms, hingga sistem kemudi. Karena itu, perubahan kecil pada sudut roda dapat memberikan pengaruh besar terhadap karakter berkendara.
Baca juga: Perbedaan Crankshaft dan Camshaft pada Mesin Mobil, Jangan Sampai Tertukar!
Fungsi Camber, Caster, dan Toe pada Mobil
Setiap sudut memiliki fungsi berbeda dalam menjaga performa kendaraan. Berikut penjelasan masing-masing:
Camber: Mengatur Kemiringan Roda dari Tampak Depan
Camber adalah sudut kemiringan roda jika dilihat dari bagian depan atau belakang mobil. Sederhananya, camber menentukan apakah bagian atas roda mengarah keluar atau masuk dibandingkan bagian bawahnya.
Ada tiga jenis camber yang perlu diketahui:
Camber positif
Bagian atas roda lebih mengarah keluar dibanding bagian bawah.
Dapat membantu mengurangi beban kemudi pada kondisi tertentu.
Umumnya digunakan pada kendaraan dengan kebutuhan khusus.
Camber negatif
Bagian atas roda miring ke arah dalam.
Banyak digunakan pada kendaraan yang membutuhkan kestabilan lebih baik saat menikung.
Membantu meningkatkan area kontak ban ketika kendaraan melakukan manuver.
Camber nol
Posisi roda tegak lurus terhadap permukaan jalan.
Membantu distribusi tekanan ban lebih merata.
Namun, camber yang terlalu besar juga dapat memberikan efek negatif. Misalnya, camber negatif berlebihan dapat menyebabkan ban lebih cepat aus pada bagian dalam. Karena itu, diperlukan proses Camber Adjustment sesuai standar kendaraan.
Caster: Menentukan Stabilitas dan Pergerakan Setir
Caster adalah sudut kemiringan sumbu kemudi atau Caster Angle jika dilihat dari samping kendaraan. Sudut ini berpengaruh terhadap kestabilan mobil saat berjalan serta kemampuan roda depan kembali ke posisi lurus setelah berbelok.
Caster terbagi menjadi beberapa jenis:
Caster positif
Sumbu kemudi miring ke arah belakang kendaraan.
Membantu menjaga mobil tetap stabil saat kecepatan tinggi.
Membuat setir lebih mudah kembali ke posisi tengah setelah berbelok.
Caster negatif
Sumbu kemudi miring ke arah depan kendaraan.
Membuat kemudi terasa lebih ringan, tetapi dapat mengurangi kestabilan.
Caster yang tidak sesuai dapat membuat kendaraan terasa sulit dikendalikan. Misalnya, mobil cenderung bergerak ke satu arah atau setir terasa tidak memiliki keseimbangan saat dilepas.
Toe: Mengatur Arah Roda Saat Melaju
Berbeda dengan camber dan caster, toe dilihat dari bagian atas kendaraan. Sudut ini menunjukkan apakah roda mengarah sedikit ke dalam atau keluar dibandingkan arah lurus kendaraan.
Jenis toe terdiri dari:
Toe in
Bagian depan roda lebih rapat dibanding bagian belakang.
Membantu menjaga kestabilan mobil saat berjalan lurus.
Toe out
Bagian depan roda lebih terbuka dibanding bagian belakang.
Dapat meningkatkan respons kendaraan ketika berbelok.
Toe memiliki pengaruh besar terhadap tracking adjustment, yaitu kemampuan kendaraan mengikuti jalur lurus saat dikendarai. Jika toe tidak sesuai, ban dapat mengalami gesekan berlebih dengan permukaan jalan sehingga mempercepat keausan.
Perbedaan Camber, Caster, dan Toe yang Perlu Dipahami
Meskipun sama-sama berhubungan dengan wheel alignment, ketiganya memiliki fungsi berbeda.
Sudut | Dilihat dari | Fungsi Utama |
Camber | Depan kendaraan | Mengatur kemiringan roda dan kontak ban dengan jalan |
Caster | Samping kendaraan | Menjaga kestabilan kemudi dan membantu setir kembali lurus |
Toe | Atas kendaraan | Mengatur arah roda agar kendaraan tetap berjalan sesuai jalur |
Memahami perbedaan ini membantu pemilik kendaraan mengetahui penyebab masalah pada kaki-kaki mobil. Tidak semua gangguan berasal dari ban atau suspensi, karena pengaturan sudut roda juga memiliki peran besar.
Tanda-Tanda Camber, Caster, dan Toe Mengalami Masalah
Perubahan sudut roda dapat terjadi akibat berbagai faktor, seperti benturan keras, sering melewati jalan berlubang, penggunaan kendaraan dalam jangka panjang, atau perubahan komponen suspensi.
Beberapa tanda yang perlu diperhatikan antara lain:
Mobil terasa menarik ke kiri atau kanan saat berjalan lurus.
Posisi setir tidak kembali lurus setelah berbelok.
Ban mengalami aus hanya pada bagian tertentu.
Kendaraan terasa kurang stabil terutama pada kecepatan tinggi.
Setir terasa berat atau respons kemudi berubah.
Masalah ini biasanya menunjukkan adanya gangguan pada sistem Tire Alignment atau komponen pendukung seperti suspensi dan Axle Geometry kendaraan.
